Vad är en mekanisk koppling för HDPE-rör? Typer, urval & installation

Vad är en mekanisk koppling för HDPE-rör?

En underhållspersonal anländer till en nedgrävd HDPE-vattenledning som läcker i en våt dike. Det finns ingen elektrofusionsmaskin, ingen generator och inte tillräckligt med utrymme för att flytta en tung buttfusionsrigg. Inom en timme skär besättningen ut den skadade sektionen, glider på en mekanisk koppling, drar åt bultarna och trycktestar fogen. Det är huvuduppgiften för en mekanisk koppling för HDPE-rör.

Det korta svaret är detta: en mekanisk koppling för HDPE-rör är en icke-fusionsanslutningsanordning som förbinder två rörändar genom att klämma fast runt utsidan av röret. Den använder en elastomer tätning, ett styvt hus och ett mekaniskt åtdragningselement som en bultad ring, gängad mutter eller kompressionssegment. HDPE-rörets yta är inte smält och ingen elektrisk kraft behövs för svetsning.

En mekanisk koppling skapar inte en monolitisk rörvägg. Istället skapar den en tätad mekanisk fog som överför trycket genom tätningen och överför axiell kraft genom friktion, gängor eller en positiv låsprofil. Den skillnaden har betydelse för tryckklasser, nedgrävd installation och långsiktigt underhåll.

Detta gör mekaniska kopplingar värdefulla för reparationsarbeten, tillfälliga förbikopplingar, övergångsanslutningar och situationer där smältsvetsning inte är praktisk. De är inte alltid den billigaste lösningen för en lång ny pipeline, men de löser en annan uppsättning problem.

Styckena nedan täcker de viktigaste kopplingstyperna, trycköverväganden, installationsprocedur, vanliga misstag och praktiska urvalskriterier baserat på vad vi ser inuti vår egen HDPE-rör och kopplingsfabrik.

Hur en mekanisk koppling fungerar på HDPE-rör

Varje mekanisk koppling fungerar på samma grundprincip: radiell kompression skapar en tätning och kopplingskroppen håller de två rörändarna i linje. När installatören drar åt en mutter eller uppsättning bultar trycker kopplingen en eller flera elastomerpackningar mot HDPE-rörets yttervägg. Eftersom HDPE är en termoplast, deformeras rörytan något under kompression, vilket hjälper packningen att fylla eventuella ytojämnheter.

Styrkan hos fogen beror på tre faktorer: mängden radiell kompression på tätningen, husets förmåga att motstå expansion under tryck och mängden axiell begränsning mellan de två rörändarna.

En kritisk distinktion är återhållsam kontra icke återhållsam. En fasthållen mekanisk koppling är utformad för att motstå utdragningskrafter orsakade av inre tryck, termisk sammandragning eller markrörelse. En icke-spärrad koppling kan hålla trycket i ett kort test, men den kan glida av om axiella krafter är höga. För nedgrävda rör, kontrollera alltid om kopplingen har en positiv greppmekanism eller om tryckblock krävs.

Eftersom HDPE-röret expanderar och drar ihop sig med temperaturförändringar måste den mekaniska kopplingsdesignen tillåta små axiell rörelse eller så måste den omgivande installationen hållas tillbaka. Detta är särskilt viktigt i ovanjordsrör som utsätts för direkt solljus.

Huvudtyper av mekaniska kopplingar för HDPE-rör

Mekaniska kopplingar är inte en enda produktfamilj. Det finns minst fyra vanliga konstruktioner som används på HDPE-rör: kompressionshylskopplingar, flänsanslutningar, gängade övergångsbeslag och bultade kopplingar med delad hylsa. Var och en har olika installationslogik, tryckkapacitet och underhållsbeteende.

När du väljer en typ, börja med den anslutning du faktiskt behöver. Om du sammanfogar två enkla HDPE-rörändar är en kompressionshylsa den mest direkta lösningen. Om du ansluter till en pumpfläns, använd en flänsadapter. Om du ansluter till en gängad metallkomponent, använd en gängad övergångsbeslag.

Mekanisk koppling vs fusionssvetsning: nyckelskillnader

Fusionssvetsning skapar en permanent, monolitisk fog genom att smälta samman HDPE-molekyler. En mekanisk koppling skapar en separerbar skarv genom att trycka en elastomer mot röret. Fusion är i allmänhet förstahandsvalet för nya nedgrävda vatten- och gasledningar. Mekanisk koppling är vanligtvis det mer praktiska valet för reparationer, nödarbeten, övergångar och installationer där fusionsutrustning inte kan tas med till platsen.

För rörledningar där sammansmältning är möjlig förblir det den vanligaste sammanfogningsmetoden eftersom den inte är beroende av en elastomer som kan åldras. Men fusion har verkliga begränsningar: den behöver kraft, rena eller torra ytor, utbildade operatörer och tillräckligt med utrymme runt röret. Mekaniska kopplingar är avsiktligt utformade för situationer där dessa förhållanden inte existerar.

Det är värt att jämföra själva smältmetoderna innan du väljer ett komplett svetsprogram. Vår socket fusion kontra butt fusion jämförelse förklarar var varje process passar in i ett riktigt pipelineprojekt.

Där mekaniska kopplingar är det föredragna valet

Mekaniska kopplingar är inte en ersättning för all smältsvetsning. De är en föredragen lösning under en specifik uppsättning förhållanden: nödreparation, tillfällig förbikoppling, övergång av blandat material, installation med begränsat utrymme och anslutningar till utrustning med flänsar.

Mekaniska kopplingar är vanliga i kommunal vattenförsörjning, bevattningsnät, gruvslamledningar, industriella processrör och marina applikationer. Byggnadstjänster använder också mekaniska fogtyper för HDPE-dränering och sifonsystem, särskilt där tillgången för smältsvetsning är begränsad.

Tryckklasser och tekniska gränser

Rätt valda mekaniska kopplingar klarar samma nominella tryckklass som själva HDPE-röret. Den praktiska gränsen är inte bara tätningen utan även kopplingens motstånd mot axiell utdragning och temperaturrelaterade rörrörelser.

Röret SDR påverkar ytterdiametern för en given nominell storlek, men ännu viktigare påverkar det väggstyvheten och mängden radiell kompression som röret kan acceptera. En koppling designad för SDR 11 kan också passa SDR 17 eftersom ytterdiametern är densamma, men packningskompressionsområdet och greppbeteendet är olika. Kontrollera alltid väggtjockleksintervallet som anges på kopplingsetiketten.

Enbart tryckklassificeringen säger inte om kopplingen är spärrad. En obunden mekanisk koppling kan hålla trycket i ett statiskt test men misslyckas när röret drar ihop sig på grund av kallt väder eller när markrörelser drar isär fogen. För nedgrävda rörledningar, använd en spärrad koppling, ett externt förankringssystem eller ett tryckblock.

Temperaturen ändrar också det långsiktiga beteendet hos HDPE. Vid högre driftstemperaturer minskar det tillåtna arbetstrycket. När systemet kommer att fungera över 20°C, välj en tjockare rörvägg och bekräfta att packningsmaterialet i den mekaniska kopplingen är klassificerat för vätsketemperaturen. EPDM-packningar är vanliga för vatten, men oförenliga med kolväten och vissa kemikalier.

Gängade och kompressionsprodukter för mekaniska anslutningar

Från vårt eget produktionsprogram är de två mest relevanta mekaniska anslutningsfamiljerna HDPE gängade beslag och PE/PP kompressionskopplingar. Dessa är komplementära: gängade beslag används när anslutningspunkten har en BSP- eller NPT-gänga, medan kompressionskopplingar används när fogen behöver en enkel hylsanslutning utan värme.

Som tillverkare av rör och rördelar bearbetar eller formar vi gängorna direkt i PE100-kroppen. Detta undviker att blanda in en separat metallinsats i den fuktade delen, håller beslaget lättare och ger installatören en ren gänggeometri för tätning. Klämringskopplingar i PE/PP-serien arbetar med en liknande mekanisk princip: insatsen placeras i röränden, ett lock dras åt och en O-ring eller packning trycks ihop på rörväggen.

Båda produktfamiljerna löser verkliga installationsproblem. En entreprenör som ansluter en polyetenledning till en pump av rostfritt stål kan använda en hangängad adapter på HDPE-sidan och en standardgängad fläns eller koppling på utrustningssidan. Ett underhållsteam som reparerar en lågtrycksvattenledning utan smältutrustning kan använda en PE/PP klämhylsa och avsluta jobbet på några minuter.

HDPE hangängaadapter för korrosionsbeständiga röranslutningar Denna adapter ansluter HDPE-rör till gängad metallutrustning, vilket ger kemisk resistens och läckagesäker tätning. Dess lätta design förenklar installationen, vilket gör den idealisk för system med blandade material. Visa produkt →

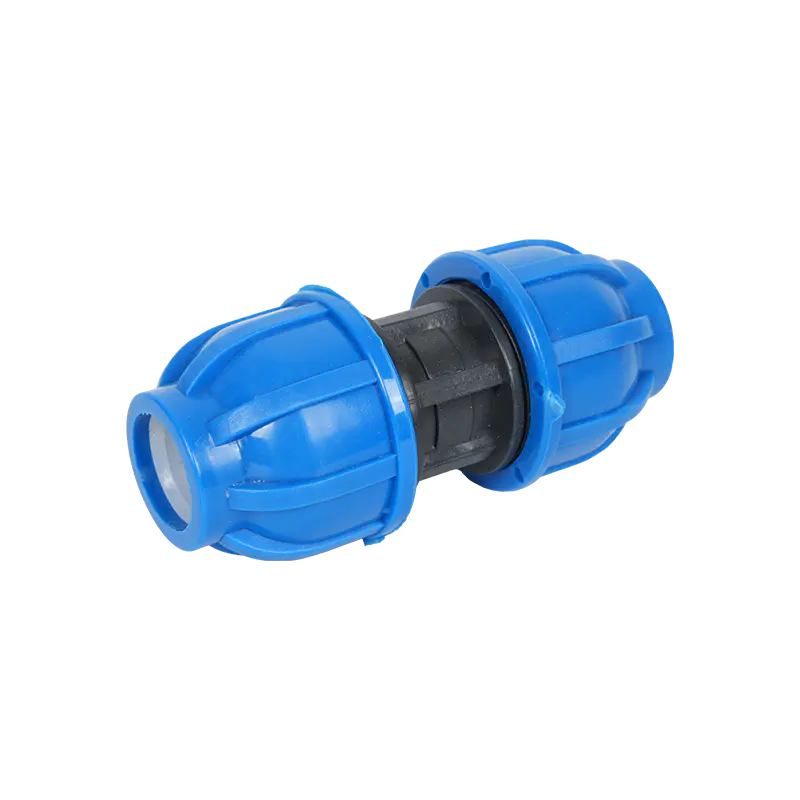

PE/PP klämhylsa för verktygsfri rörskarvning Denna hylsa förenar rör med samma diameter utan svetsning eller värmesmältning, med hjälp av en kompressionsmekanism för en säker, läckagesäker passform. Lämplig för vatten-, gas- och bevattningstillämpningar där snabba reparationer är viktiga. Visa produkt →

Steg-för-steg installationsprocedur för mekaniska kopplingar

Den snabbaste mekaniska kopplingsinstallationen misslyckas fortfarande om rörförberedelsen är dålig. Eftersom en mekanisk tätning är beroende av kompression mot utsidan måste röränden skäras rent, avfasas, rengöras och föras in till rätt djup.

1. Bekräfta rörets ytterdiameter, väggtjocklek och SDR innan du väljer koppling. Anta inte att den nominella storleken är tillräcklig.
2. Kapa HDPE-röret med en rörskärare, handsåg med en geringslåda eller hjulskärare. Undvik ett grovt spiralskär som skadar packningen.
3. Fasa eller grada av ytterkanten på röränden. En fas på 15 till 30 grader hjälper röret att glida in i packningen utan att rulla det ur läge.
4. Rengör rörets utsida. Ta bort lera, fett, lösa PE-spån och ytfukt från området som kommer i kontakt med packningen.
5. Kontrollera insticksdjupsmarkeringen på kopplingskroppen. Om det inte finns något märke, placera de två rörändarna sida vid sida och mät djupet före montering.
6. Demontera kopplingen tillräckligt för att skjuta in höljet, kompressionsringarna och packningarna på röret i rätt ordning.
7. Sätt in den första röränden till fullt djup, för sedan in den andra röränden tills båda är korrekt placerade inuti hylsan.
8. Dra åt bultarna eller muttrarna jämnt för hand och använd sedan en momentnyckel för att dra åt dem i ett korsningsmönster. Dra aldrig åt ena sidan helt före den andra.
9. Kontrollera att röret förblir i samma linje och att springan mellan rörändarna är jämn. Ett ensidigt gap kan minska tätningsprestanda.
10. Trycktesta fogen långsamt, följ systemets arbetstryck. Håll koll på kopplingen efter läckor under den initiala tryckhållningen och igen efter termisk stabilisering.

Om kopplingen använder en vridmomentspecifikation, följ den. Överdragning kan krossa PE-rörväggen eller pressa ut packningen till ett felaktigt läge. Under åtdragning gör tätningen oförberedd för servicetryck. En momentnyckel är en liten investering jämfört med kostnaden för att gräva upp en nedgrävd led.

Vanliga misstag och upphandlingsrisker

De flesta mekaniska kopplingsfel på HDPE-rör orsakas inte av en dålig kopplingsdesign. De kommer från fel dimensionering, dålig ytförberedelse, ojämn åtdragning eller användning av en icke-spärrad koppling på en rörledning som behöver axiell fasthållning. Dessa problem kan undvikas när installatören behandlar en mekanisk skarv som en precisionsenhet snarare än en klämma.

När du köper mekaniska kopplingar från en tillverkare, fråga efter exakt väggtjockleksintervall, vridmomentspecifikation, packningsblandning och trycktestcertifikat. En leverantör som inte kan svara på dessa fyra frågor ger dig inte tillräckligt med information för en säker installation.

Checklista för val av mekanisk koppling för HDPE-rör

En kort checklista hjälper ingenjörsteam att jämföra erbjudanden utan att förlita sig på varumärken eller vaga beskrivningar. Samma frågor bör besvaras för varje mekanisk koppling innan den godkänns för ett projekt.

• Rör OD och väggtjocklek: Matcha kopplingen till den exakta PE-rördimensionen, inte bara DN.
• Tryckklass: Kontrollera att kopplingstrycket är lika med eller överstiger det erforderliga arbetstrycket vid den faktiska driftstemperaturen.
• Slutbelastningsmotstånd: Bestäm om kopplingen är spärrad och om tryckblockering fortfarande är nödvändig.
• Packningskompatibilitet: Kontrollera att elastomeren är kompatibel med vätskan, temperaturen och kemisk exponering.
• Utrymme för montering: Kontrollera att besättningen kan nå bultarna eller muttrarna och använd en momentnyckel runt det installerade röret.
• Inspektion och provning: Bekräfta att kopplingsmärkningen, testprotokoll och installationslitteratur levereras med varje batch.
